YUKI Block CAN2

CANopen-basierte Geräte anbinden – für Retrofit, Busdaten, Monitoring und die Integration in Coldwave oder bestehende Kundensysteme.

Coldwave YUKI Block CAN2

Für bestehende CANopen-Infrastrukturen

Gedacht für Maschinen, Steuerungen und Feldgeräte, die bereits über CANopen kommunizieren.

Für Retrofit statt Neuentwicklung

Bestehende Buskommunikation lässt sich nutzbar machen, ohne eigene Schnittstellenhardware oder tiefe Systemeingriffe zu entwickeln.

Für Integration und späteren Betrieb

Busdaten werden nicht nur ausgelesen, sondern für Monitoring, Alarmierung und Weiterverarbeitung nutzbar gemacht.

Bringt Busdaten in übergeordnete Systeme.

2 x CANopen nach CiA 301 bis 1 Mbit/s

LTE Cat-M1, gesichert per DTLS

Geräteintegration für DIN-Schienenmontage

Die wichtigsten Daten auf einen Blick

Versorgungsspannung	12–24 V DC ±10 % (Funktionsbereich 10–28 V)
Eingangsstrom	620 mA typ., 1,2 A max. @ Nennspannung
Feldbus	2 × CAN-Bus 2.0B @ 1 Mbit/s, CANopen CiA 301 v4.2
Mobilfunk	LTE Cat-M1 / Cat-NB2, Bänder B1-B5, B8, B12, B19- B20, B28
Abmessungen	67,6 × 76,9 × 59,7 mm (Hutschienengehäuse, IP20)

Für bestehende CANopen-Netze ausgelegt

Für die Anbindung bestehender CANopen-Geräte ohne Eingriff in die vorhandene Buskommunikation.

1

Einfache CANopen-Anbindung

Bindet bestehende Geräte an, ohne Änderungen am vorhandenen Bus oder an der bestehenden Steuerungslogik zu erzwingen.
2

Volle Protokollunterstützung

Geeignet für gängige CANopen-Netzwerke in Industrie und Maschinenbau – mit Unterstützung für typische Datenpunkte und Betriebszustände.
3

Robuste Übertragung

Für zuverlässige Datenkommunikation in anspruchsvollen Umgebungen und für den dauerhaften Einsatz im Feld ausgelegt.

Alle Spezifikationen im Detail

Elektrische Daten

Versorgungsspannung	12–24 V DC ±10 % (max. 10–28 V)
Eingangsstrom	620 mA (max. 1,2 A)
Eingangssicherung	2 A träge
Schutzklasse	III (SELV)
Schutzschaltungen	Verpolung, Überspannung
Isolation	Funktional, 1500 V (CAN↔CAN / CAN↔Versorgung)
Echtzeituhr-Batterie	3V Lithium CR1225 (48 mAh)

Mechanik / Umwelt

Abmessungen	67,6 × 76,9 × 59,7 mm
Gewicht	112 g
Schutzart	IP20
Temperatur	−20 °C ... +65 °C (Betrieb), −40 °C ... +85 °C (Lagerung)
Luftfeuchte	max. 95 % rF, nicht kondensierend
Aufstellhöhe	< 2000 m ü.N.N.

System / Software

Mini-SPS	Coldwave Script-VM
Sicherheitsfunktionen	Secure Boot, DTLS 1.2

Schnittstellen / Funktionen

Feldbus	2 × CAN-Bus 2.0B @ 1 Mbit/s
CAN-Terminierung	Ja, schaltbar
CANopen	CiA 301 v4.2, NMT/Heartbeat, PDO/SDO; Node-ID 1...127, kein LSS
Sonstige I/Os	keine
Mobilfunk	LTE Cat-M1 / Cat-NB2
LTE-M Bänder	B1-B5, B8, B12, B19- B20, B28
OTA-Update	OTA via Mobilfunk, gesichert mit DTLS

Wann ist der YUKI Block CAN2 die richtige Wahl?

Der YUKI Block CAN2 passt, wenn bestehende CANopen-Kommunikation genutzt werden soll, ohne dafür eigene Schnittstellenhardware oder tiefe Eingriffe in das vorhandene System zu entwickeln.

Der Block ist besonders dann sinnvoll, wenn vorhandene Maschinen, Steuerungen oder Feldgeräte bereits Daten über CANopen bereitstellen und diese Informationen für Monitoring, Diagnose oder Systemintegration nutzbar gemacht werden sollen. CAN2 eignet sich für Retrofit-Projekte, bei denen Busdaten ausgelesen, Zustände überwacht und Informationen an Coldwave oder Kundensysteme weitergegeben werden sollen. Damit ist CAN2 die spezialisierte Lösung für CANopen-basierte Bestandsanlagen – nicht für digitale IOs und nicht für serielle Protokolle.

Aus CANopen-Daten werden nutzbare Informationen

CAN2 verbindet Feldbusdaten nicht nur mit der Plattform, sondern macht sie für Betrieb, Auswertung und Weiterverarbeitung nutzbar.

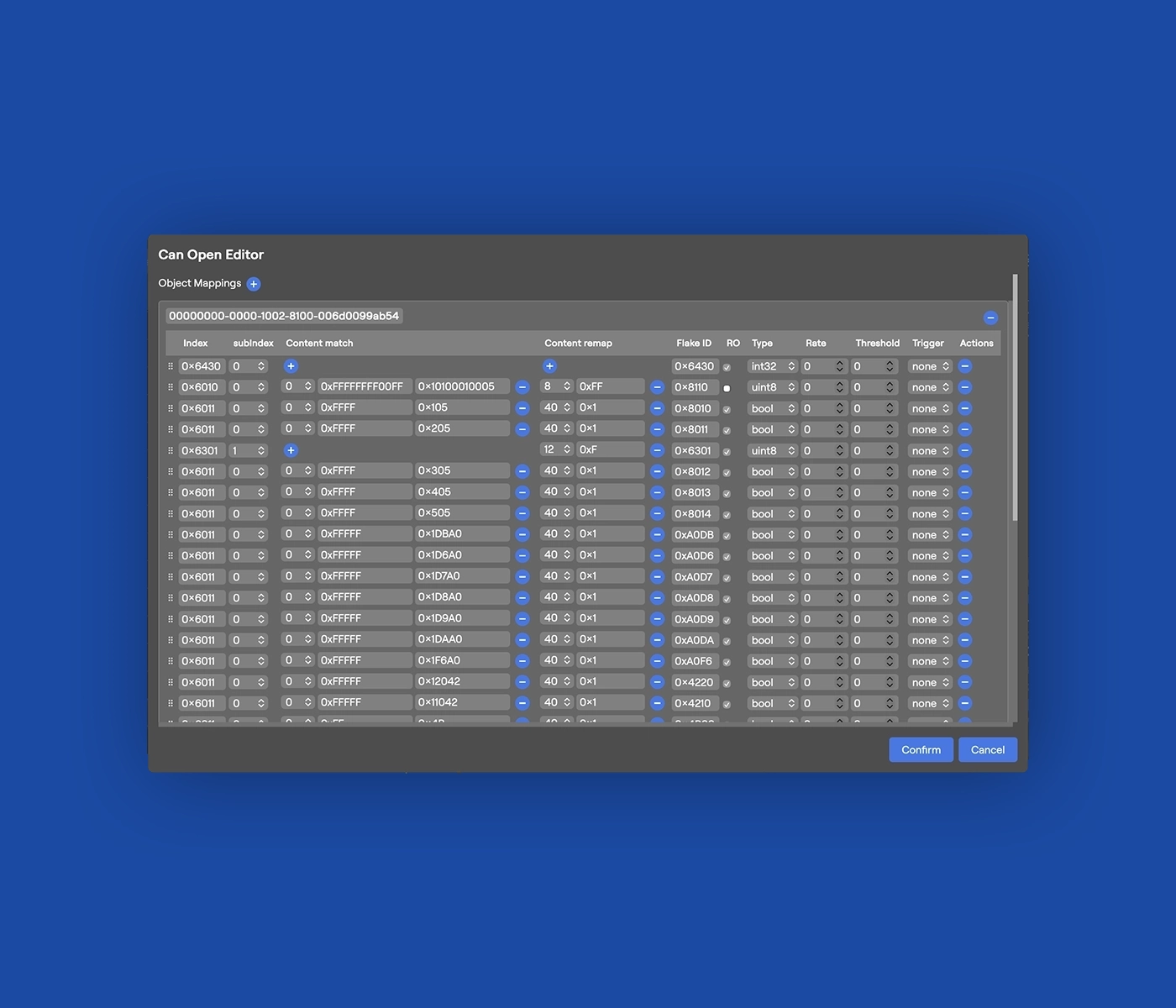

CANopen-zu-Cloud Mapping

PDOs und SDOs lassen sich direkt auf Datenpunkte abbilden. So werden Prozesswerte, Zustände und Diagnosedaten ohne komplexe Zusatzintegration nutzbar.

Analyse und Alarmierung

Visualisierung, Reporting und ereignisgesteuerte Regeln helfen dabei, Zustandsänderungen und Grenzwertverletzungen früh zu erkennen und an nachgelagerte Prozesse weiterzugeben.

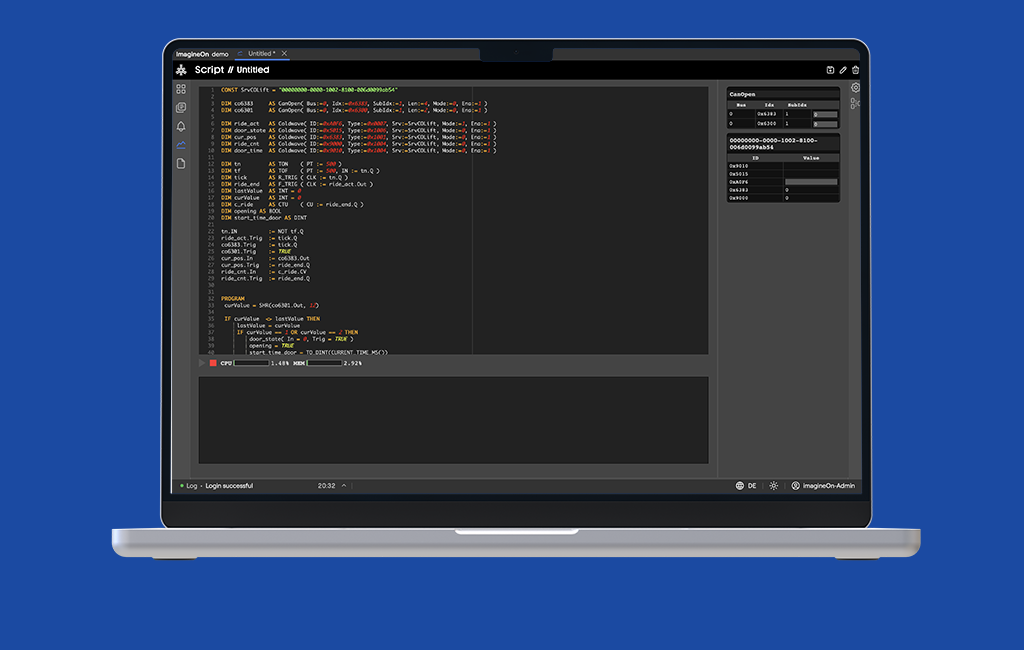

Lokale Logik mit Coldwave Script

Eigene Regeln und Vorverarbeitung können direkt im Gerät ausgeführt werden – etwa für Plausibilitätsprüfungen, Voraggregation oder einfache Steuerungsaufgaben.

Nicht nur angebunden, sondern für den Betrieb vorbereitet

CAN2 ist auf den Einsatz mit der Coldwave Plattform ausgelegt – von der Anbindung über Telemetrie und Historie bis zu Regeln, Alarmierung und Updates.

So entsteht aus einem vorhandenen CANopen-Netz nicht nur ein Datenpfad, sondern eine betreibbare Anbindung. Erfasste Informationen können zentral genutzt, historisiert, ausgewertet und an bestehende Plattformen oder Kundensysteme weitergegeben werden. Zusammen mit lokaler Logik und OTA-Fähigkeit entsteht eine belastbare Basis für den späteren Betrieb im Feld.

Häufige Fragen

Ist Der YUKI Block CAN2 für Retrofit gedacht?

Ja. CAN2 ist als YUKI Block für die Anbindung bestehender CAN- und CANopen-Geräte in bestehenden Anlagen gedacht.

Welche CAN-Schnittstellen unterstützt der YUKI Block CAN2?

Der Block bietet 2 × CAN-Bus 2.0B mit bis zu 1 Mbit/s und unterstützt CANopen nach CiA 301 v4.2 mit NMT/Heartbeat sowie PDO und SDO.

Kann Der YUKI Block CAN2 bestehende CANopen-Daten direkt nutzbar machen?

Ja. PDOs und SDOs können direkt auf Datenpunkte abgebildet werden, sodass Prozesswerte, Zustände und Diagnosedaten ohne komplexe Zusatzintegration nutzbar werden.

Unterstützt der YUKI Block CAN2 lokale Logik im Gerät?

Ja. Mit der Coldwave Script-VM lassen sich Regeln, Vorverarbeitung und einfache Logik direkt auf dem Gerät ausführen.

Passend zur Schnittstelle

Für CAN- und CANopen-basierte Geräte, Busdaten und bestehende Kommunikationsstrukturen.

Passend zur Integration

Für Retrofit-Projekte, Monitoring und die Einbindung in Coldwave oder bestehende Kundensysteme.

Passend zum Betrieb

Mit Blick auf Historie, Alarmierung, lokale Logik und den späteren Einsatz im Feld.
